Вентиляционные установки (центральные кондиционеры) ZPB

Приточные установки, вытяжные установки, приточно-вытяжные установки

Предлагаем вашему вниманию вентиляционные установки ZBP: приточные установки, вытяжные и приточно-вытяжные. Установки ZPB (центральные кондиционеры) подходят для устройства систем вентиляции и кондиционирования помещений различного размера и назначения. Производятся данные приточные установки в России и за время своего существования отлично себя зарекомендовали в системах различной сложности и в различных климатических условиях. Вентиляционные установки ZPB выпускаются производительностью по воздуху от 720 до 90000 м3/час (0,2-0,25 м3/с). Соответственно вы можете подобрать установку, подходящую как для небольших помещений, так и для целых производственных комплексов. Центральные кондиционеры производительностью свыше 50000м3/час рассчитываются и изготавливаются только в индивидуальном порядке.

Вентиляционные установки ZPB состоят из набора унифицированных секций. В зависимости от типа и параметров выбранных секций можно получать различные модификации приточных и вытяжных установок, например приточно-вытяжная установка с рекуперацией, отопительная вентиляционная установка, приточная установка с водяным калорифером и другие. Каждая из секций (модулей) представляет собой устройство, предназначенное для обработки воздуха. Параметры модуля определяют производительность по воздуху и другие характеристики установки в целом. Преимущества блочной организации вентиляционной установки:

• небольшие размеры модулей позволяют транспортировать установку даже через небольшие проходы;
• каждый из блоков представляет собой жесткую конструкцию;
• большое количество модификаций;
• замена неработающего или неподходящего блока проще, чем в единой установке;

Модельный ряд и модификации вентиляционных установок ZPB

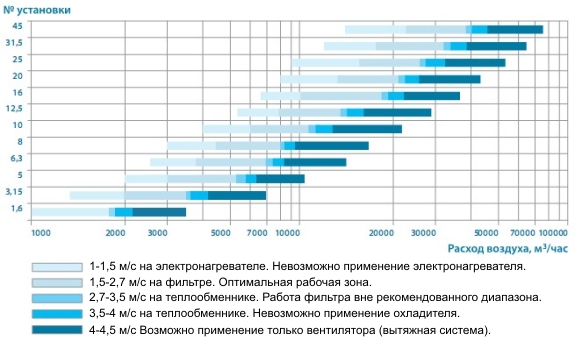

Центральные кондиционеры ZPB выпускаются различных типоразмеров. Выбор того или иного типа обуславливается значением расхода воздуха. Представленный ниже график показывает режимы работы различных моделей установки в зависимости от расхода воздуха:

Как уже было отмечено, вентиляционные установки ZPB представляют собой наборную конструкцию из унифицированных модулей. В качестве модулей выступают следующие элементы:

• гибкая вставка
• воздушная заслонка
• заслонка утепленная
• плоский фильтр
• карманный фильтр
• водяной нагреватель
• паровой нагреватель
• электрический нагреватель
• водяной охладитель
• фреоновый охладитель
• вентиляторный блок
• промежуточная камера
• блок шумоглушения
• пластинчатый рекуператор
• роторный рекуператор
• сотовый увлажнитель
• форсуночный увлажнитель
• блок смешения.

Применение рекуператоров в приточно-вытяжной установке позволяет нагревать поступающий воздух за счет удаляемого. Таким образом существенно экономится электроэнергия. Рекуператор может быть роторным или пластинчатым.

В зависимости от назначения вентиляционной приточной установки, вытяжной установки и приточно-вытяжной установки они содержат те или иные секции. Выделим наиболее распространенные модификации вентиляционных установок:

	Приточная установка Состоит из воздушной заслонки, блока фильтрации, блока нагревателя и блока вентилятора. Соответственно данная установка осущестствляет только подачу воздуха в помещении после предварительной его очистки и нагрева.
	Приточно-вытяжная установка с пластинчатым рекуператором Установка работает как на подачу так и на удаление воздуха. Состоит она из двух блоков воздушной заслонки, двух фильтров, нагревателя и двух вентиляторов. Тепло удаляемого воздуха частично передается приточному потоку, нагревая его.
	Приточно-вытяжная установка с резервным вентилятором Включает в себя три воздушные заслонки, два вентилятора, установленных в одном направлении, фильтра и нагревателя. Данная установка отличается от простой приточной наличием дополнительного вентилятора. При выходе из строя первого вентилятора, с помощью воздушных заслонок поток воздуха перенаправляется на второй и установка продолжает работать.
	Приточно-вытяжная установка с камерой смешения Установка осуществляет подачу и удаление воздуха. Рекуператор у данной вентиляционной установки отсутствует. За счет камеры смешения к приточному воздуху подмешивается вытяжной, что приводит к корректированию тепло- и влагоизбытков.
	Приточная установка с паровым увлажнением Стандартная приточная установка, дополненная паровым увлажнителем. Увлажнитель позволяет регулировать относительную влажность подаваемого воздуха. Увлажнение воздуха происходит насыщенным паром (изотермическим способом).
	Приточно-вытяжная установка со смесительной камерой в линию Приточно-вытяжная установка, оборудованная камерой смешения приточного воздуха с вытяжным, собранная в один "этаж".
	Приточно-вытяжная установка с промежуточным теплоносителем Рекуператор с промежуточным теплоносителем позволяет передавать тепло от удаляемого воздуха к приточному, не смешивая при этом потоки. В качестве теплоносителя применяется незамерзающая жидкость.
	Приточная установка с охладителем Данная приточная установка содержит секцию воздухоохладителя, которая охлаждает и осушает воздух. Таким образом, установка данной конфигурации может как нагревать, так и охлаждать воздух.
	Приточная установка с охладителем и секцией смешения
	Приточно-вытяжная установка с роторным рекуператором и охладителем Данная вентиляционная установка включает в себя роторный рекуператор. Он представляет собой вращающиеся теплообменники, за счет которого происходит передача тепла. Такая установка не подходит для помещения, вытяжной воздух которых содержит вредные пары или примеси.

Технические условия вентиляционных установок ZPB

Толщина панелей центральных кондиционеров зависит от их типоразмера и составляет для ZPB-1.6, ZPB-3.15, ZPB-5, ZPB- 6.3 и ZPB-8 — 25 мм, а для ZPB-10, ZPB-12.5, ZPB-16, ZPB-20, ZPB-25, ZPB-31.5 и ZPB-45 — 50 мм.

При необходимости в расчете коммерческого предложения могут быть указаны акустические характеристики установки.

Необходимо указать сторону обслуживания вентиляционной установки, т.е. сторону, на которой будут располагаться открывающиеся двери. Сторона обслуживания приточной или вытяжной установки указывается по отношению к направлению движения воздуха в установке. В приточно-вытяжной - по направлению движения приточного воздуха.

Максимальные размеры секции приточной установки

Примечания:

* длина блока может меняться при изменении размера клапана. Длина блока рассчитывается по формуле L=Н+Т, где Н – высота клапана по внутреннему сечению, Т=60 для установок 1,6–8 и Т=100 для установок 10–45;

** длина блока указана при применении фильтров с глубиной кармана 300 мм. При увеличении глубины кармана длина секции также увеличивается;

*** длина блока указана при применении пластин длиной 1000 мм. При увеличении длины пластины длина секции также увеличивается.

Длина моноблока должна быть менее 2450 мм (без учета клапана и гибких вставок) и рассчитывается как сумма длин входящих в нее блоков уменьшенная на L0=(n-1 )•Т, где n — количество функциональных блоков, Т=60 для установок 1,6–8 и Т=100 для 10–45.
