Дроссель-клапаны

Дроссель-клапан: назначение и описание

Дроссель-клапан представляет собой элемент системы вентиляции, применяемый для регулирования количества проходящего воздуха.

Используется дроссель-клапан только в системах с неагрессивной и взрывобезопасной средой, температура которой не превышает 80 градусов Цельсия.

По типу серии 5.904-13 круглый дроссель клапан имеет обозначение РК-300-хх, где хх - номер, соответствующий диаметру клапана, а прямоугольный клапан обозначается РК-302.

При заказе дроссель-клапана следует указать его диаметр или сечение. Сечение указывается как АхВ, при этом ручка дроссель клапана будет размещаться по стороне В. Стандартная длина прямоугольного дроссель-клапана равна (В+50)мм. При необходимости можно изготовить клапан большей или меньшей длины. При заказе клапана, длиной меньшей чем сторона В, следует учитывать, что при повороте, полотно клапана будет выступать за его пределы.

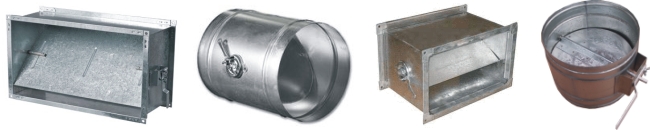

Типы дроссель-клапанов



Виды оцинкованных воздуховодов, изготавливаемых на нашем производстве
Тип Толщина стали Тип соединения Минимальный диаметр/сечение Дополнительные варианты исполнения
круглые дроссель-клапаны Дроссель-клапан круглого сечения от 0,5 до 1,0 - ниппельное
- фланцевое
от ф100мм - нестандартная длина
- пластиковый сектор управления
- наличие площадки под электропривод
прямоугольные дроссель-клапаны Дроссель-клапан прямоугольного сечения от 0,5 до 1,0 - фланец из шино-рейки
- фланец из уголка
от 100х100 мм - нестандартная длина
- пластиковый сектор управления
- наличие площадки под электропривод



Устройство дроссель-клапана

Изготавливается дроссель-клапан из оцинкованной стали различной толщины. Дроссель-клапан представляет собой патрубок (короткий отрезок прямоугольной или круглой длины), внутри которого на оси закреплено полотно. С помощью изменения положения полотна (от вертикального до горизонтального), изменяется количество проходящего через патрубок воздуха. Управление дроссель-клапаном производится с помощью узла (сектора) управления. Управление клапаном может быть как ручным, так и с помощью электропривода. Электропривод удобен в следующих случаях:

  • дроссель клапан расположен в труднодоступном для ручного регулирования месте
  • клапан имеет большой диаметр/сечение и его тяжело регулировать вручную
  • дроссель-клапан включен в единую автоматизированную сеть управление системой вентиляции

Управление ручным дроссель-клапаном осуществляется с помощью ручки, расположенной на одной из сторон клапана. При повороте ручки поворачивается перекрывающее полотно внутри дроссель клапана. Для того, чтобы зафиксировать ручку в нужном положении, на узле управления дроссель клапаном имеется болт с гайкой/барашком. Шаг фиксации ручки, как правило, составляет 10-15 градусов. Установив полотно в нужно положении, и зафиксировав его с помощью болта, получаем на выходе уменьшенное количество проходящего через систему воздушного потока.

Следует учитывать, что дроссель-клапан не предназначен для 100% перекрывания воздушного потока, т.к. даже при вертикальном расположении полотна, через клапан проходит примерно 10% потока.



Строение дроссель-клапана

Узел управления дроссель-клапаном

Монтаж дроссель-клапана

Дроссель-клапан монтируется непосредственно в систему вентиляции к воздуховоду или фасонному элементу. Форма сечения клапана определяется формой сечения воздуховодов на данном участке системы. Работоспособность клапана не зависит от его пространственного положения, т.е. монтировать его можно как в горизонтальном, так и в вертикальном положении. Важный момент, который следует учитывать при монтаже дроссель-клапана - это легкий доступ к ручке управления клапана, чтобы при необходимости отрегулировать клапан не возникло сложностей.

Изготавливаются дроссель-клапаны с различными видами соединения:

  • круглый фланцевый. Фланец изготавливается из полосы или уголка из черной стали и насаживается на обечайку дроссель клапана.
  • прямоугольный фланцевый. Фланец изготавливается из шины и уголка
  • прямоугольный без фланцевый
  • ниппельный
