Шумоглушители для вентиляции

Прямоугольные шумоглушителиКруглые шумоглушителиПластины шумопоглощения



Шумоглушители: назначение и описание

Шумоглушителями называют детали вентиляционной системы, которые подавляют/уменьшают возникающий в системе шум. Как правило, шум в системе возникает от работы вентилятора, установленных в системе дросселей и других клапанов. Снаружи шумоглушители не отличаются от обычных воздуховодов, имеют такое же соединение и легко монтируются в систему вентиляции. Производятся шумоглушители различных типов, диаметров/сечений и длин. Поэтому не составит труда подобрать шумоглушитель под любую систему вентиляции.

Виды и типы шумоглушителей

На нашем производстве вы можете заказать шумоглушители любого типа: круглый трубчатый, прямоугольный трубчатый и прямоугольный пластинчатый. Мы изготавливаем шумоглушители не только стандартных типоразмеров. В пределах технических ограничений вы можете заказать шумоглушитель любого диаметра/сечения и любой длины. Также мы поставляем пластины шумоглушения отдельно (без короба) и обтекатели к ним. Стандартная маркировка шумоглушителей идет по серии серия 5.904-17

Виды оцинкованных воздуховодов, изготавливаемых на нашем производстве
Тип Толщина стали Тип соединения Минимальный диаметр/сечение Дополнительные варианты исполнения
круглый трубчатый шумоглушитель Шумоглушитель круглый трубчатый от 0,5 до 1,0мм - ниппельное
- фланцевое
от ф100мм - нестандартная длина
- нестандартный диаметр
прямоугольный трубчатый шумоглушитель Шумоглушитель прямоугольный трубчатый - фланец из шино-рейки
- фланец из уголка
- безфланцевое
от 100х100 мм - нестандартная длина
- нестандартное сечение
прямоугольный пластинчатый шумоглушитель Шумоглушитель прямоугольный пластинчатый - фланец из шино-рейки
- фланец из уголка
- безфланцевое
от 100х100 мм - нестандартная длина
- нестандартное сечение
Пластины для шумоглушителей Пластины для шумоглушителя - - -



Устройство шумоглушителя

Шумоглушитель любого вида представляет собой элемент, обладающий большой площадью поверхности, которая покрыта звукопоглощающим материалом. Мы используем только качественные материалы, такие как Изовол, которые имею достаточную плотность, не выдуваются и не поглощают влагу. На используемый материал имеется сертификат соответствия и сертификат о пожарной безопасности.

Сам короб шумоглушителя изготавливается из оцинкованной стали толщиной от 0,5мм до 1,0мм, в зависимости от размеров шумоглушителя и требований заказчика.

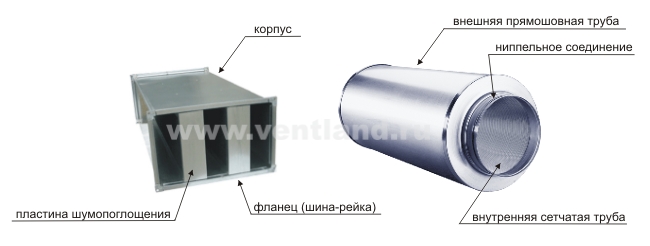

Устройство шумоглушителей

Состоит шумоглушитель из внешнего короба прямоугольной или круглой формы. У пластинчатого шумоглушителя внутри по направляющим установлены пластины шумопоглощения. Именно эти пластины и состоят из звукопоглощающего материала. Поток воздуха, проходящий через шумоглушитель, двигается вдоль этих пластин, в результате чего происходит снижение уровня шума. Количество пластин и расстояние между ними зависят от сечения шумоглушителя.

Трубчатый шумоглушитель имеет двойные стенки короба, между которыми расположен звукопоглощающий материал. Внутренняя труба трубчатого шумоглушителя имеет перфорацию. Диаметр и сечение трубчатых шумоглушителей считаются по внутренней трубе. Круглые трубчатые шумоглушители рекомендуется использовать диаметром не более 500мм.

Монтаж шумоглушителя

Шумоглушители можно устанавливать в любые системы вентиляции. Ограничением для них служат транспортирование агрессивных газов, температура воздуха более 80 градусов Цельсия или воздушные смеси, содержащие абразивные частицы.

Количество устанавливаемых в систему шумоглушителей может быть от одного до нескольких десятков, в зависимости от размера системы, ее состава и назначения. Монтируют шумоглушители после элемента, создающего шум, либо на входе в помещение. Правильности расположения шумоглушителя проверяют с помощью замера уровня шума в системе. Некоторые примеры мест для установки шумоглушителя:

  • после вентиляционной установки;
  • на воздуховоде, выходящим из шумного помещения;
  • перед помещением, где в системе превышен уровень шума;
  • после вентилятора, чтобы также снизить шум снаружи;

Иногда для подбора шумоглушителя проводят акустический расчет. В результате получают параметры нужного шумоглушителя, установка которого в данную систему снизит уровень шума до необходимого значения.
