Узлы прохода через кровлю

Применение

Узлы прохода общего назначения (сокращенно УП) используются в местах выхода вентиляции через крышу здания иУзлы прохода через кровлю устанавливаются на железобетонные стаканы или непосредственно на кровлю. Основная цель применения узлов прохода - вывод вентиляционной системы из помещения сквозь кровлю для транспортировки воздушных потоков. Использование УП не ограничено типом вентиляции, т.е. он может применяться как для естественной, так и для принудительной вентиляции.

Общие характеристики узлов прохода нашего производства

  • изготавливаются узлы прохода из черной стали толщиной 1,2мм;
  • круглые УП производятся в диапазоне диаметров от 100 мм до 1250 мм. Прямоугольные узлы производятся любым сечением по вашему заказу (в пределах технологических возможностей);
  • поверхность изделия покрывается грунтом ГФ-021 (антикоррозийное покрытие), что значительно увеличивает их срок эксплуатации. Покрытие входит в цену изделия;
  • диаметр опорного кольца, больше основного диаметра патрубка на 300-400 мм (в зависимости от основного диаметра узла);
  • изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-69;
  • общая длина узла прохода составляет 1000мм (без учета клапана под электропривод);

Типы узлов прохода

Узлы прохода воздуховодов изготавливаются по типу серии 5.904-45, которая содержит 11 основных типоразмеров (диаметров) и 5 типов изделий. Кроме диаметров и типов, указанных в серии, возможно производство вентиляционных проходов дополнительных размеров и параметров.

Типы узлов прохода, изготавливаемых на нашем производстве
Тип Кольцо для сбора конденсата Клапан ручной Клапан с площадкой под исполнительный механизм
УП1 по запросу - -
УП2 + -
УП3 - +
УП4 + (утепленный) -
УП5 - + (клапан утепленный)
УП6 + (искрозащищенный) -
УП7 + (искрозащищенный, утепленный) -
Дополнительные возможности изготовления УП:
  • УП прямоугольного сечения
  • УП круглого сечения с прямоугольным опорным кольцом
  • УП с наклонным опорным кольцом
  • нестандартное расположение опорного кольца (по вашему эскизу)
Важно: Исполнительный механизм не входит в комплект изделия. Его вы можете заказать у нас отдельно.



Как заказать узел прохода

Для заказа узлов прохода вам необходимо указать:

1. их диаметр/сечение; 2.исполнение; 3.количество

Маркировку указывать необязательно.


Важная информация о продаже узлов прохода
  • вся выпускаемая продукция имеет сертификат соответствия
  • в зависимости от объема покупки на стоимость узлов прохода предоставляются скидки
  • самовывоз с производства, доставка до вашего объекта или до транспортной компании
  • при необходимости предоставляется паспорт на узлы прохода



То или иное исполнение прохода вентиляционной трубы выбирается проектировщиком вентиляционной системы и зависит от климатических условий, назначения вентиляции, типа кровли или перекрытия.

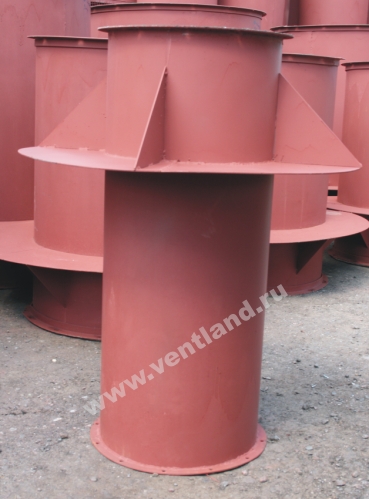

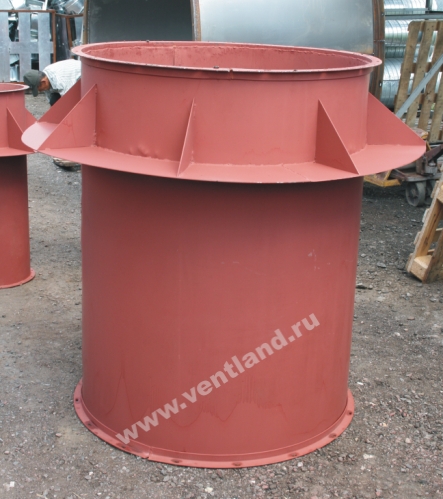

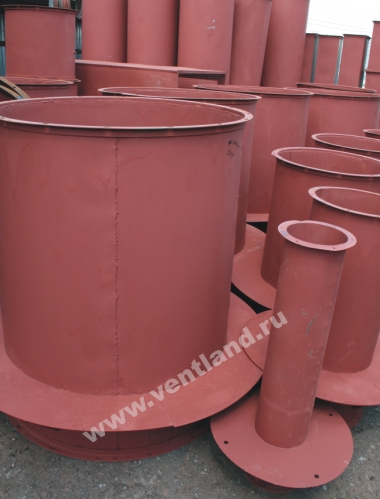

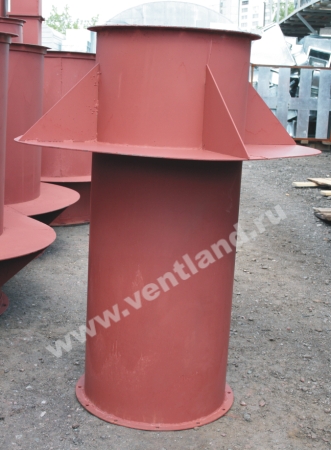

Узел прохода кровельныйВентиляционный проход через кровлюУзел прохода вентиляции



Конструкция

Узел прохода вентиляционной шахты через кровлю представляет собой:

  • прямошовную трубу из черной стали 1,2 мм толщиной и длиной 1000 мм.
  • опорное кольцо. Диаметр опорного кольца D1 зависит от диаметра узла D следующим соотношением: при D<=400 D1=D+300, при D>400 D1=D+400.
  • присоединительные фланцы. С помощью нижнего фланца узел прохода соединяется с воздуховодом или клапаном. На верхний фланец чаще всего монтируются зонт вентиляционный или дефлектор на фланцевом соединении. Фланцы изготавливаются из полосы или уголка, в зависимости от размера узла.
  • кольцо для сбора конденсата. В случаях, когда возможно образование конденсата внутри узла прохода, на внутреннюю поверхность трубы приваривается кольцо для сбора конденсата. Кольцо предотвращает попадание образовавшейся влаги в вентиляционную систему, выводя ее наружу через специальное отверстие.

Клапан УП относиться к клапанам дроссельного типа, и выполнен в виде смежного узла, встроенного в трубу. Полотно клапана имеет два фиксируемых положения: открыто и закрыто. Изменение положения клапана может осуществляться как вручную, так и с помощью электропривода.
