Главная >> Узлы прохода через кровлю >> Узел прохода УП1

Узел прохода УП 1 без клапана

УП 1 – простой и доступный вариант узла прохода. Предназначен для вывода системы вентиляции через кровлю. Устанавливается непосредственно на крышу или на ж/б стакан. Узлы прохода данного типа используются и с естественной, и с принудительной вентиляционной системой.
В УП 1 отсутствуют клапаны регулировки воздушного потока. Доступны два варианта исполнения: с кольцом для сбора конденсата и без него. Независимо от весогабаритных параметров и типа исполнения, узлы прохода серии производятся из черной стали (толщина 1,2 мм) и покрываются специальным антикоррозийным составом.
У нас можно заказать, как типовые изделия (диаметром от 100 до 1250 мм), так и заказные УП с любым сечением (в рамках технологических возможностей нашего производства). При составлении заявки обязательно укажите:

  • сечение;
  • вариант исполнения;
  • число узлов прохода УП 1.

Если возникнут сложности, всегда можно обратиться к нашим специалистам. Они помогут выбрать подходящее оборудование, учитывая климатические условия, тип кровли, перекрытий и назначение вентиляционной системы.

Как производители, мы гарантируем сертифицированное качество и доступные цены на весь ассортимент. Предоставляем скидки для постоянных и оптовых клиентов. Организуем оперативную доставку продукции по всей территории РФ. Телефон для заказов +7 (495) 640-01-67.



УП-1

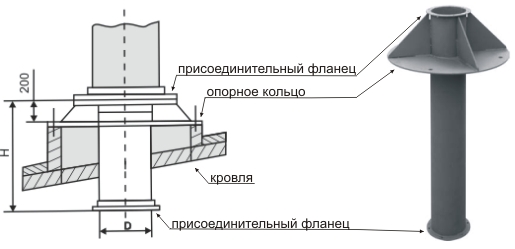

Узел прохода без клапана чертеж
D, мм Диаметр опорного кольца , мм Вес, кг Варианты исполнения
100 400 4,5

1. без кольца для сбора конденсата

2. с кольцом для сбора конденсата

125 425 5,4
140 440 6,2
160 460 7,0
180 480 7,9
200 500 8,8
225 525 10
250 550 11,2
280 580 12,6
315 615 14,3
355 655 16,2
400 700 18,4
450 850 20,9
500 900 23,4
560 960 26,5
630 1030 30,2
710 1110 34,5
800 1200 39,5
900 1300 45,2
1000 1400 51,0
1120 1520 58,3
1250 1650 66,5
Узел прохода типа УП 1 по серии 5.904-45 имеет самое простое и бюджетное исполнение. У узлов данного типа отсутствует возможность перекрытия или регулировки воздушного потока. Кольцо для конденсата изготавливается по запросу.
