Главная >> Узлы прохода через кровлю >> Узлы прохода УП2, УП4, УП6, УП7

Узлы прохода УП 2, УП 4, УП 6, УП 7 с клапаном с ручным управлением

Узлы прохода используют для вывода стальных вентиляционных шахт через кровлю. Их устанавливают в вентиляционных системах помещений различного назначения, как с естественной, так и с принудительной вентиляцией. Выбор типа УП во многом зависит от внешних условий (уровня влажности, температуры и так далее), а также особенностей перекрытия (наклона кровли, расстояния до конька).
Узлы прохода УП 2, УП 4, УП 6, УП 7 изготавливаются из черной стали толщиной 1,2 мм. Снаружи покрываются защитным антикоррозийным слоем, который позволяет продлить срок службы узла. Диаметр стандартных изделий – от 200 до 1250 мм. Нестандартные узлы прохода производятся по размерам и чертежам, предоставленным заказчиком.
При составлении заявки необходимо указать:

  • тип узла прохода;
  • его диаметр;
  • вариант исполнения;
  • количество.

Наша компания имеет многолетний опыт производства вентиляционного оборудования. Мощная материально-техническая база, штат высококвалифицированных сотрудников, гибкая ценовая политика и современный уровень сервиса – наши главные конкурентные преимущества. Благодаря им мы гарантируем каждому клиенту:

  • высокое качество и доступность продукции;
  • оперативное выполнение заявок;
  • удобные условия оплаты и доставки в пределах РФ;
  • бесплатную консультативную помощь в выборе оборудования;
  • привлекательные скидки и акционные предложения.

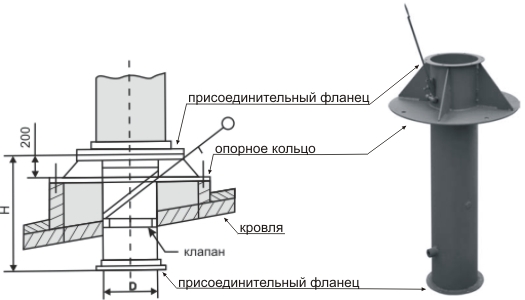

УП-2, УП-4, УП-6, УП-7
Узел прохода с клапаном ручного управления
D, мм Диаметр опорного кольца , мм Высота H, мм Вес, кг Варианты исполнения
200 500 1000 9,8

1. без кольца для сбора конденсата

2. с кольцом для сбора конденсата

3. Клапан: неутепленный, утепленный, искрозащищенный

225 525 11
250 550 12,2
280 580 13,6
315 615 15,3
355 655 17,2
400 700 19,4
450 850 21,9
500 900 24,4
560 960 27,5
630 1030 31,2
710 1110 35,5
800 1200 40,5
900 1300 46,2
1000 1400 52,0
1120 1520 59,3
1250 1650 67,5
Обозначение узлов прохода соответствует следующим параметрам:
  • УП 2 - ручной неутепленный клапан;
  • УП 4 - утепленный ручной клапан;
  • УП 6 - искрозащищенный клапан ручного управления;
  • УП 7 - искрозащищенный утепленный ручной клапан;
Узел прохода с ручным клапаном Узлы прохода с клапанами ручного исполнения применяются при стабильном режиме работы, когда нет необходимости часто переключать режимы "открыто"/"закрыто".
