Воздуховоды круглые прямошовные

Производство оцинкованных круглых воздуховодов

На нашем производстве вы можете приобрести оцинкованные круглые воздуховоды любых диаметров и различных длин. Воздуховоды наиболее запрашиваемых диаметров всегда есть в наличии на нашем складе. Срок изготовления воздуховодов на заказ составляет 3-5 рабочих дней. Кроме прямых участков круглых воздуховодов вы можете приобрести у нас все необходимые фасонные изделия, а также крепежные элементы для монтажа системы вентиляции.

Как сделать заказ на круглые воздуховоды

Если у вас имеется перечень необходимых вам воздуховодов и фасонных изделий, то пришлите его нам на почту es@evereststroy.ru и ваш заказ будет обработан в кротчайшие сроки. При необходимости, вы можете задать интересующие вас вопросы нашим менеджерам по телефону 8 (495) 640-01-67.



Параметры круглых воздуховодов прямошовного типа

Круглый прямошовный воздуховод Параметр Варианты Стандарт
круглый воздуховод длина воздуховода от 100мм до 1250мм 1250мм
тип соединения ниппельное
фланцевое
ниппельное
толщина металла от 0,5мм до 1,0мм согласно СНиП или проекту
минимальный диаметр 100
максимальный диаметр 1600
производитель стали Новолипецкий металлургический комбинат
ГОСТ на сталь 14918-80
тип продольного шва фальцевый лежачий
оборудование для производства круглых воздуховодов вальцовочный станок
фальцепрокатный станок
фальцеосадочный станок
варианты получения заказа самовывоз или доставка

Выгодно!

  1. Цена за м2 круглых воздуховодов небольших диаметров не увеличивается!
Вместе с круглыми трубами и фасонными изделиями вы можете приобрести у нас:
любой крепеж и расходные материалы, канальное оборудование, сетевые элементы вентиляции, противопожарные клапана, вентиляционные решетки.

Длина круглых воздуховодов

Поскольку прямошовные воздуховоды изготавливаются из листа оцинкованной стали, то длина прямой трубы ограничивается размером листа. Стандартная длина прямошовного воздуховода составляет 1,25 метра. Для воздуховодов  большого диаметра эта длина является максимально возможной. Дли воздуховодов диаметром до 200мм включительно возможно изготовить трубу большей длины. Если вам необходимы воздуховоды круглого сечения, но длиной более 1,25 метра, то рекомендуем вам заказать спирально навивные воздуховоды. Благодаря их спиральнонавивной конструкции их длина может доходить до 12 метров.

Также возможно изготовление круглых прямошовных воздуховодов меньшей длины. Трубы длиной менее 300мм рассчитываются по цене фасонных изделий.

Жесткость прямошовных труб

Круглые прямошовные воздуховоды имеют один продольный шов, который и служит ребром жесткости. Из-за этого, воздуховоды большого диаметра рекомендуется делать на фланцевом соединении. Фланцы, одетые на оба конца трубы придает ей большую жесткость. Таким образом, воздуховоды большого диаметра не сминаются под своей тяжестью при транспортировке и монтаже.

Следует отметить, что прямошовные воздуховоды значительно уступают по своей жесткости спиральнонавивным воздуховодам.

Типы соединения круглых воздуховодов

Различают следующие типы соединения прямошовных воздуховодов:

Ниппельное (по умолчанию) Фланцевое Труба в трубу
Ниппельное соединение воздуховодов Фланец для круглого воздуховода Прямошовный воздуховод
Соединение воздуховодов осуществляется при помощи ниппеля - небольшого патрубка, диаметр которого немного меньше диаметра воздуховода. Посередине ниппеля имеется зиг (прокатанный бортик). На обе стороны ниппеля одеваются воздуховоды и упираются в зиг. Далее, с помощью саморезов и скотча, ниппель скрепляется с трубами. Фланец представляет собой плоский круг из стали с отверстиями. На обе стороны трубы прочно закрепляют фланцы. Две трубы соединяют друг с другом и болтами скрепляют фланцы между собой. Этот вид соединения не требует дополнительных соединительных элементов. Воздуховод изготавливают конусной формы, т.е. один конец трубы имеет чуть больший диаметр, чем другой конец трубы. Две трубы просто вставляют друг в друга и скрепляют саморезами.





Круглые фасонные элементы

Для монтажа системы вентиляции вам понадобятся не только прямые участки воздуховодов, но и различные фасонные изделия: отводы, тройники, переходы, крестовины и другие. Все эти детали вы также можете заказать на нашем производстве. Также возможно изготовление нестандартных изделий по вашим эскизам.

Круглые фасонные элементы



Технология изготовления прямошовных воздуховодов

Круглые прямошовные воздуховоды изготавливаются из листа оцинкованной стали, который сворачивается в цилиндр нужного диаметра. Процесс изготовления прямошовного воздуховода состоит из нескольких этапов:

Этапы производства Описание этапа Фото

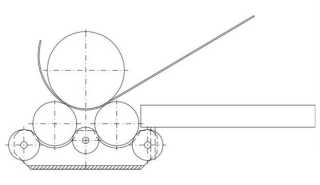

Первый этап - вальцевание



Вальцевание стального листа осуществляется на вальцовочном станке. Станок может быть 3-х или 4-х валковый. Проходя через валки станка, лист сгибается по заданному диаметру и приобретает форму круглого воздуховода.

Производство круглых воздуховодов

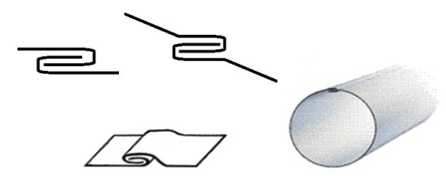

Второй этап - проката фальца



Края цилиндрической заготовки пропускают через фальцовочный станок. С его помощью кромки листа подготавливают для фальцевого шва.

Изготовление воздуховодов круглого сечения
Третий этап - осадка фальцевого шва Полученную заготовку цилиндрической формы с подготовленными краями пропускают через фальцеосадочный станок. Замок закрывается и получается готовый прямошовный воздуховод. Производство прямошовных воздуховодов
Круглые трубы
Четвертый этап (для труб с фланцевым соединением) - офланцовывание
