Толщина метала, t мм |
Длина прямого участка L, м |
|
0,55 без фланцев |
Прямой участок L = 1,25
Прямой участок 1,25 < L < 2,5
Прямой участок 0,5 < L < 1,25 |
| 0,55 на фланцах (шина №20) |
| 0,55 на фланцах(шина №30) |
| 0,7 без фланцев |
| 0,7 на фланцах (шина №20) |
| 0,7 на фланцах (шина №30) |
| 0,9 без фланцев |
| 0,9 на фланцах(шина №20) |
| 0,9 на фланцах (шина №30) |
| 1,0 без фланцев |
| 1,0 на фланцах(шина №20) |
| 1,0 на фланцах (шина №30) |
| 1,2 без фланцев |
| 1,2 на фланцах(шина №20) |
| 1,2 на фланцах (шина №30) |
Примечание:
1. При заказе прямого участка прямоугольного воздуховода длиной меньше 1,25 метра стоимость за кв.м. рассчитывается по цене фасонных деталей.
2. Прямые участки длиной менее 500 мм рассчитываются по цене нестандартных изделий. 3. Возможно изготовление воздуховодов в разобранном виде с применением технологии Snaplock.s |
 Прямоугольные воздуховоды уступают воздуховодам круглого сечения по экономичности, герметичности, легкости монтажа. Но, тем не менее, прямоугольный воздуховод обладает некоторым преимуществом. Он достаточно компактен, благодаря чему прямоугольный воздуховод может встраиваться в ограниченное пространство, даже под подвесной потолок.
Круглый и прямоугольный воздуховоды одной площади поперечного сечения могут различаться по высоте в 4 раза, поскольку воздуховоды прямоугольного сечения разрешается изготавливать с соотношением сторон 1:4. Соединения между элементами сети воздуховодов может осуществляться фланцевым и бесфланцевым способом. Фланцевое соединение осуществляется при помощи фланцев, закрепленных на торцах изделия. При монтаже воздуховодов между фланцами прокладывают уплотнитель, что позволяет повысить герметичность соединения.
Изготавливаются прямоугольные воздуховоды унифицированных размеров, что упрощает подбор и монтаж воздуховодов.

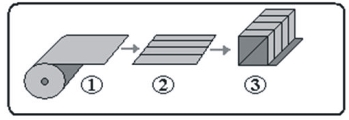

Оцинкованная сталь наиболее часто используется для производства прямоугольных воздуховодов. Она устойчива к коррозии и имеет достаточно большой срок службы, а также она доступна по стоимости.
Соединение прямоугольных воздуховодов друг с другом или с фасонными изделиями может осуществляться при помощи соединительной рейки с угловыми элементами. Рейка выполняет не только роль крепежа, но также придает жесткость конструкции. При необходимости стыки могут быть оснащены прямоугольными фланцами из уголка 25х25 или 32х32 мм. Размер уголка зависит от сечения воздуховода.
На рисунке представлен способ соединения прямоугольного воздуховода на шино-рейке. Перед монтажом по периметру рамки следует нанести уплотнитель. Взамен уплотнителя можно нанести герметик, но только в том случае, если система не будет в будущем разбираться.
|
до 1,2мм. Прямоугольные воздуховоды имеют два вида соединения: фланцевое и без фланцев. Стандартная длина прямоугольного воздуховода 1,25 метра. Возможно изготовление воздуховодов как большей, так и меньшей длины. Для воздуховодов прямоугольного сечения больших размеров предусмотрена дополнительная жесткость. Производятся без нарушения цинкового покрытия. Все прямоугольные воздуховоды выпускаются герметичностью класса "П".
