Главная >> Фасонные изделия >> Тройники круглые

Стальные круглые оцинкованные тройники

Производство круглых тройников из оцинкованной стали

Тройник – деталь, представляющая собой прямой участок трубы с расположенной по центру врезкой. Сечение этого патрубка может быть как прямоугольным, так и круглым. Диаметр трубы основного участка тройника варьируется в пределах 100-1250 миллиметров. Угол врезки патрубка в стандартном исполнении в пределах 45-90 градусов.

В индивидуальном порядке компания может изготовить тройник для воздуховода с нестандартным углом, длиной и высотой врезки. Для этого заказчику необходимо изложить свои специфические условия – соотношение диаметров трубы и патрубка, высоту врезки, общую длину тройника. Препятствием для изготовления нестандартного изделия могут быть только технологические ограничения.

Тройники с круглым сечением используются при монтаже горизонтальной или вертикальной разводки в сетях воздуховодов. Для каждого типа ответвлений используются соответствующие тройники, которые соединяются с воздуховодом с помощью:Тройник круглый

  • ниппелей;
  • резинового уплотнителя;
  • фланцевого соединения.

Чтобы заказать изготовление тройника, необходимо указать диаметр его прямой части и врезки. При заказе нестандартной детали нужно дополнительно указать длину ее прямой части, высоту и угол наклона патрубка.



Тройник круглый
Тип Чертеж тройника Параметры по умолчанию
Тип 1

Тройник тип 1

Тройник тип 1

H = 60 мм

L = d + 120 мм

V = 90 град

Тип 2

Тройник Тип 2

Тройник тип 2

H = 100 мм

L = A + 120 мм

V = 90 град

Тип 3

Тройник тип 3

Тройник тип 3

H = 60 мм

L = d + 120 мм

M = N = 0 мм

V = 90 град

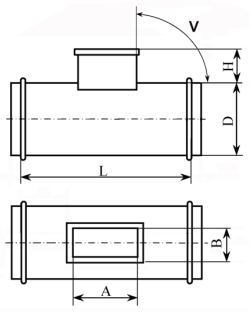

Тип 4

Тройник тип 4

Тройник тип 4

H = 100 мм

L = A + 120 мм

M = N = 0 мм

V = 90 град



Тройник круглого сечения применяется для создания ответвления (разводки) сети воздуховодов. Ответвление может быть как по горизонтали, так и по вертикали, в зависимости от положения тройника.

Типы соединения для тройников:

  • на ниппелях;
  • на резиновом уплотнителе;
  • на фланцах.

Для заказа тройника необходимо указать следующие параметры: диаметр прямой части (D), диаметр врезки (d). Если требуется нестандартная длина тройника, высота врезки и угол наклона - указать значение длины (L), высоты (H), угла наклона (V).
